scarica la scheda
media azienda
media produttività
no utensili
acciaio inox
facile utilizzo
garanzia 36 mesi
sanificabilità ip 66
media azienda Ideata per garantire affidabilità e semplicità di utilizzo rispondendo alle esigenze di confezionamento di prodotti alimentari, medicali e di beni di largo consumo di una medio-piccola azienda. Servizio alla clientela su scala internazionale per assistenza tecnica, pezzi di ricambio, revisioni complete e supporto per lo studio di nuove confezioni o modifiche a macchine esistenti. Sistema per il collegamento e il monitoraggio della macchina tramite internet in rete protetta di tipo VPN.
no utensili Veloce sia nella gestione e nei cambi formato senza necessità di utensili (tools free) che nell’integrazione con altri elementi a composizione di una linea di confezionamento.
acciaio inox Realizzata in acciaio INOX per resistere agli ambienti produttivi più difficili e alle sollecitazioni più intense. Inserti in alluminio con trattamento anticorrosione e antiusura di anodizzazione dura (ossidazione anodica dura 40 μm).

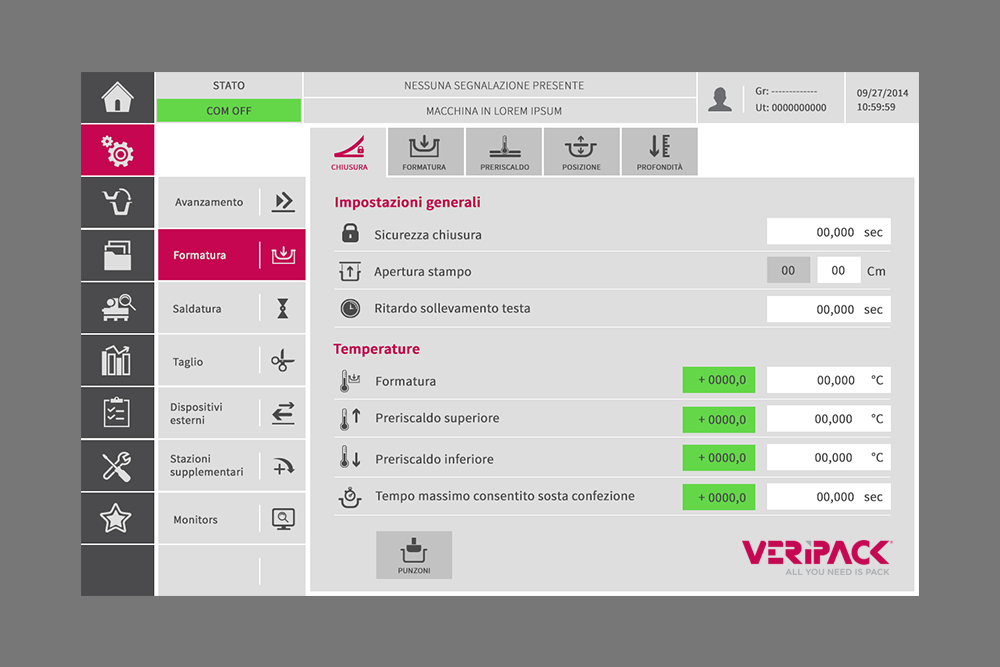

facile utilizzo Semplice da controllare grazie a un pannello di controllo di tipo touch screen a colori, è gestita da una HMI graficamente intuitiva e comprensibile a tutti i livelli di operatori. Sviluppata in ambiente Windows CE su sistemi SIEMENS SIMATIC.
garanzia 36 mesi Rispetta i più alti standard qualitativi sia in termini di struttura che di componenti, tanto da avere 36 mesi di garanzia standard.
sanificabilità ip 66 Progettata per sostenere cicli di lavaggio intensi e sanificazioni frequenti con livello di protezione IP 66. Adatta a tutti gli ambienti produttivi e a tutti i trattamenti di sanificazione.
tipologie di confezionamento
saldatura
skin
map
vuoto
prodotti confezionabili
carni fresche
salumi
salumi affettati
pesce
formaggi e latticini
ready meals
frutta e verdura
pasta fresca
prodotti da forno e pasticceria
frutta secca e snack

VKF50

Essenzialità su misura

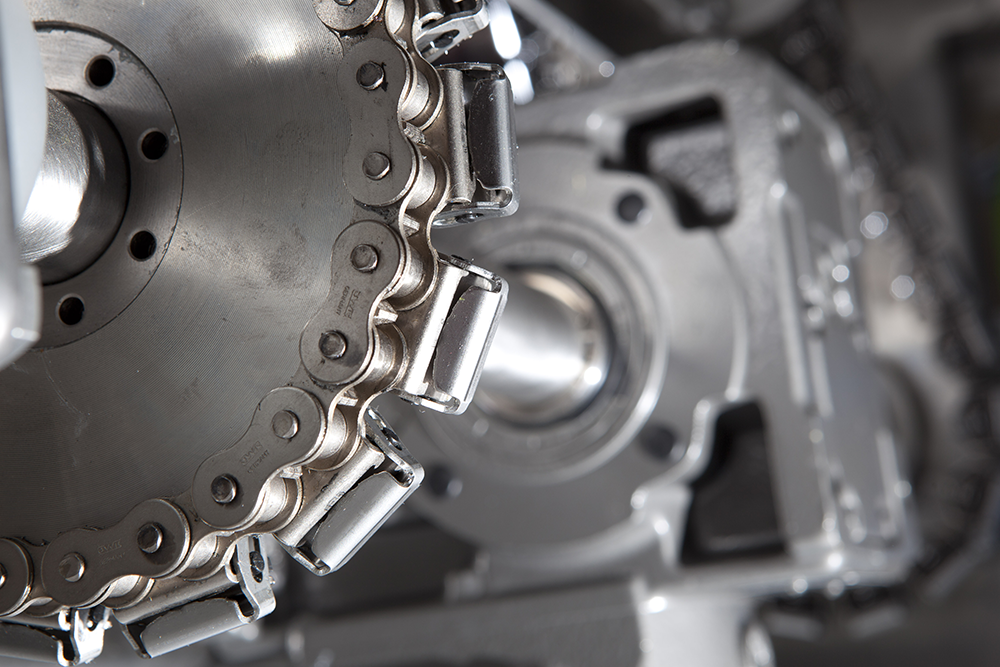

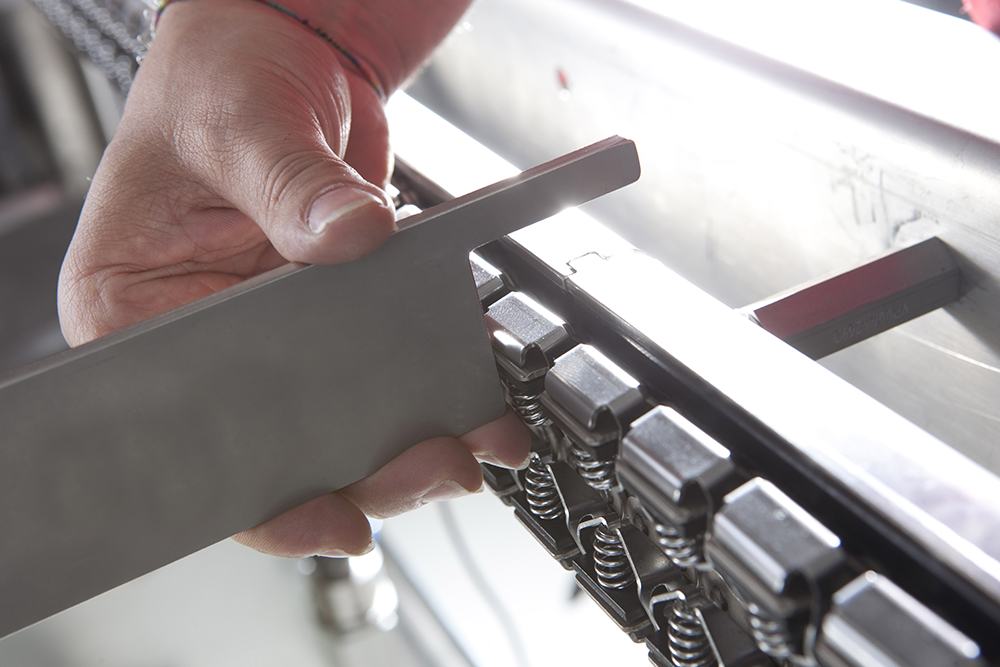

La termoformatrice automatica VKF50 è stata ideata per garantire affidabilità e semplicità di utilizzo rispondendo alle esigenze di confezionamento di prodotti alimentari, medicali e di beni di largo consumo di una medio-piccola azienda. Struttura in acciaio inox aisi 304, motore brushless e sistema di avanzamento “passo-passo”. Trasporto del film plastico con pinze di acciaio inox aisi 304, sistema meccanico e pneumatico di sollevamento degli stampi di saldatura e formatura. Controllo e gestione con operatore touch screen 7”. Si possono ottenere confezioni in materiale plastico sia flessibile che rigido, quindi tagli lineari e perimetrali (sagomati). Applicazioni di utilizzo: saldatura, skin con o senza sporgenza, MAP e vuoto.

Gallery



Caratteristiche tecniche

Lunghezza macchina da 4185 a 7185 con step da 600 mm
Larghezza macchina 1190 mm
Altezza macchina (esclusa torretta luminosa) 1970 mm (± 50 mm)
Area caricamento 750 ÷ 3600 mm
Altezza area di caricamento 950 mm (± 50 mm)
Peso macchina (escluso pompa vuoto) 1000 ÷ 1500 Kg
Altezza pannello di controllo 1500 mm (± 50 mm)
Larghezza standard film inferiore  322 - 362 - 422 mm (+1 mm)
Larghezza speciale film inferiore Non disponibile
Passo massimo di avanzamento 480 mm
Profondità di formatura massima 150 mm
Diametro anima bobine film  3" (70 ÷76 mm)
Diametro massimo bobina film inferiore 400 mm
Diametro massimo bobina film superiore 400 mm
Costruzione  Acciaio INOX Aisi 304
Sistema di controllo / comando PLC e Touch Screen 7"
Interfaccia controllo / comando HMI Simatic Siemens - Windows CE
Sistema di avanzamento (Drive) Motore Brushless
Potenza elettrica installata (escluso pompe) 13-20 kW - 440 V - 50/60 Hz - 3P+N+GND
Grado di Protezione IP / NEMA IP 66 / NEMA 4
Alimentazione pneumatica (consumo medio) 1250 Nl/min
Componenti elettrici   Siemens, Toshiba, ABB, Sick, Phoenix Contact
Componenti meccanici  Rossi motoriduttori, Minimotor, Siemens, Iwis, SKF, Igus
Componenti pneumatici Festo, Parker
Comonenti impianto del vuoto Omal, Valvaut, Maros Engineering, Trelleborg

Packaging

Capacità produttiva fino a 14 cicli / min.
Applicazione Saldatura - Skin - MAP - Vuoto
Film inferiore per confezioni in RIGIDO fino a 700 µm
PET - PVC - PS - PP
Film superiore per confezioni in RIGIDO Non disponibile
Film inferiore per confezioni in FLESSIBILE fino a 400 µm
PA - PP - Carta - Alu
Film superiore per confezioni in FLESSIBILE fino a 200 µm
PA - PP - Carta - Alu - Tyvec - Skin
