Guarda il video scarica la scheda
medio grande azienda
medio alta produttività
no utensili
acciaio inox
facile utilizzo
garanzia 36 mesi
sanificabilità ip 66
integrazione
medio grande azienda Soddisfa le esigenze di confezionamento di una medio-grande azienda di prodotti alimentari, medicali e di beni di largo consumo.
medio alta produttività Progettata per utilizzi intensivi e integrazione in linee di confezionamento di media complessità.
no utensili Veloce sia nella gestione e nei cambi formato senza necessità di utensili (tools free), che nell’integrazione con altri elementi a composizione di una linea di confezionamento.
acciaio inox Realizzata in acciaio INOX per resistere agli ambienti produttivi più difficili e alle sollecitazioni più intense. Inserti in alluminio con trattamento anticorrosione e antiusura di anodizzazione dura (ossidazione anodica dura 40 μm).

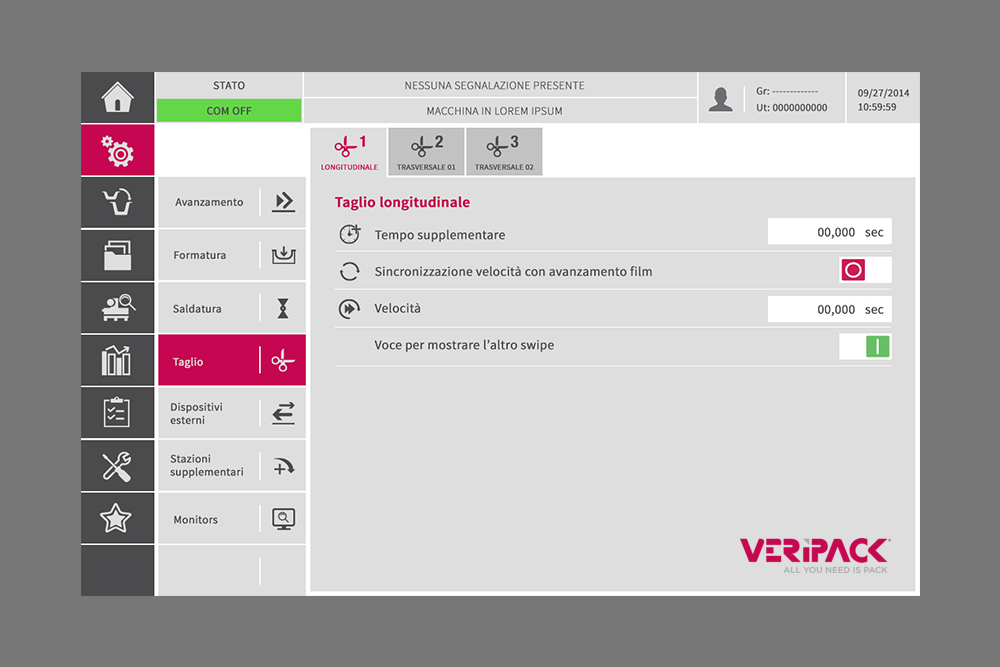

facile utilizzo Semplice da controllare grazie a un pannello di controllo di tipo touch screen a colori, è gestita da una HMI graficamente intuitiva e comprensibile a tutti i livelli di operatori. Sviluppata in ambiente Windows CE su sistemi SIEMENS SIMATIC.
garanzia 36 mesi Rispetta i più alti standard qualitativi sia in termini di struttura che di componenti, tanto da avere 36 mesi di garanzia standard.
sanificabilità ip 66 Progettata per sostenere cicli di lavaggio intensi e sanificazioni frequenti con livello di protezione IP 66. Adatta a tutti gli ambienti produttivi e a tutti i trattamenti di sanificazione.
integrazione Esprime la sua potenzialità anche interagendo con altri elementi (dosatori automatici, bilance multitesta, sistemi di caricamento automatico).
tipologie di confezionamento
saldatura
skin
map
vuoto
prodotti confezionabili
carni fresche
salumi
salumi affettati
pesce
formaggi e latticini
ready meals
frutta e verdura
pasta fresca
prodotti da forno e pasticceria
frutta secca e snack

VKF70

Alta tecnologia per le aziende

La termoformatrice automatica VKF70 è stata progettata per utilizzi intensivi e integrazione in linee di confezionamento di media complessità; esprime la sua potenzialità anche interagendo con altri elementi (dosatori automatici, bilance multitesta, sistemi di caricamento automatico). Soddisfa le esigenze di confezionamento di una medio-grande azienda di prodotti alimentari, medicali e di beni di largo consumo. Struttura in acciaio inox aisi 304, motore brushless e sistema di avanzamento “passo-passo”. Trasporto del film plastico con pinze di acciaio inox aisi 304, sistema di sollevamento degli stampi di saldatura e formatura meccanico e pneumatico o elettrico. Controllo e gestione con operatore touch screen 12”. Sistema di tensionamento per il pre-svolgimento del film plastico con braccio dedicato pneumatico o elettrico. Si possono ottenere confezioni in materiale plastico sia flessibile che rigido, quindi tagli lineari e perimetrali (sagomati). HMI evoluta con sistemi TOTAL QUALITY CONTROL (TQC), sistema sinottico per la verifica e il monitoraggio degli standard di produzione desiderati; VACUUM PERFORMANCE ANALISYS, sistema totale di controllo del vuoto ottenuto sulla macchina. Applicazioni di utilizzo: saldatura, skin con o senza sporgenza, MAP e vuoto.

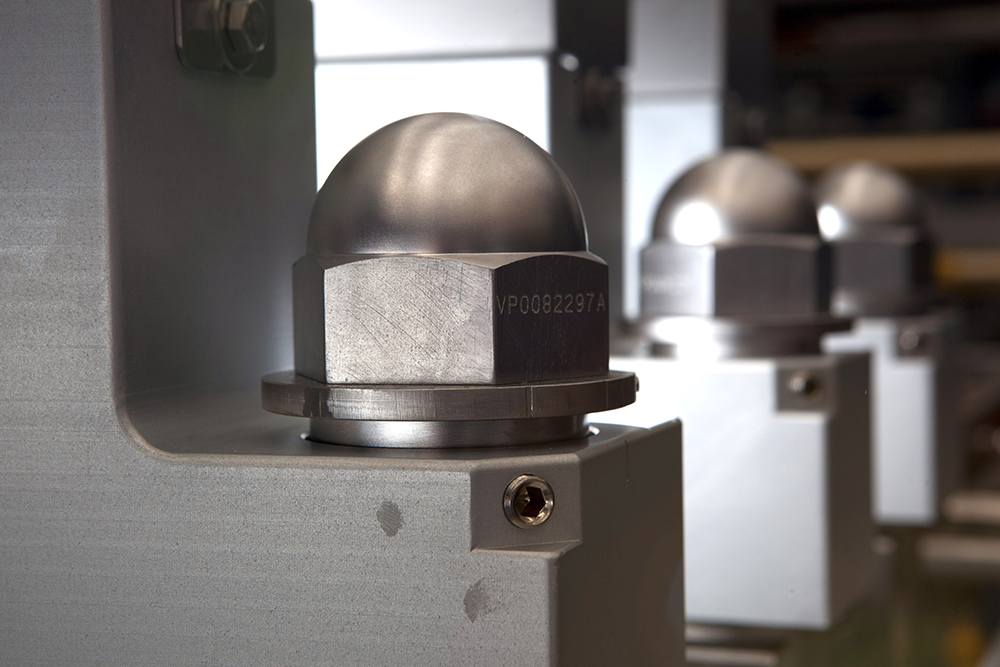

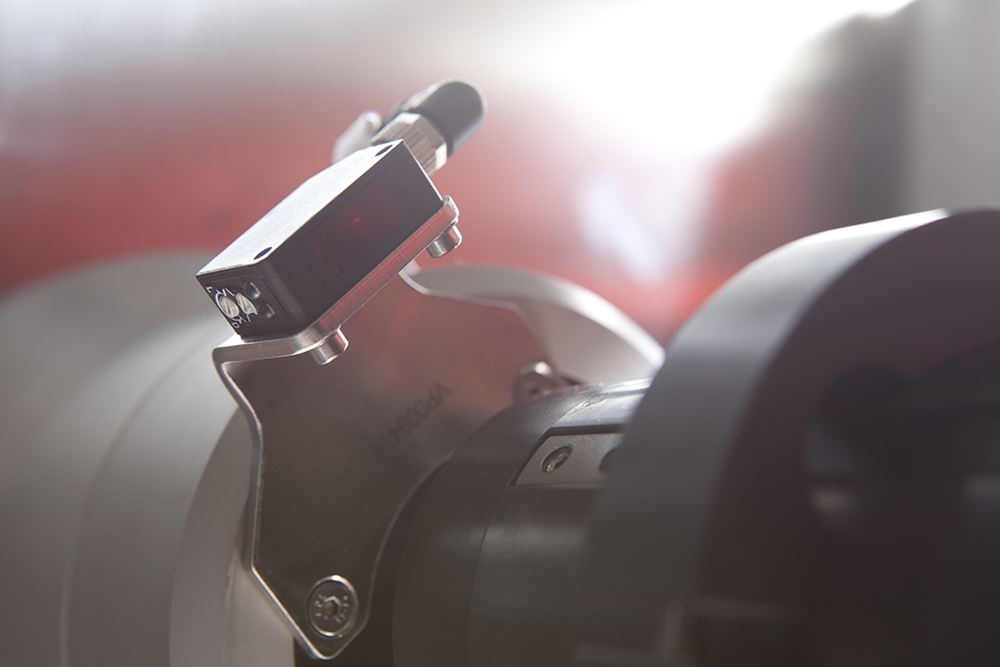

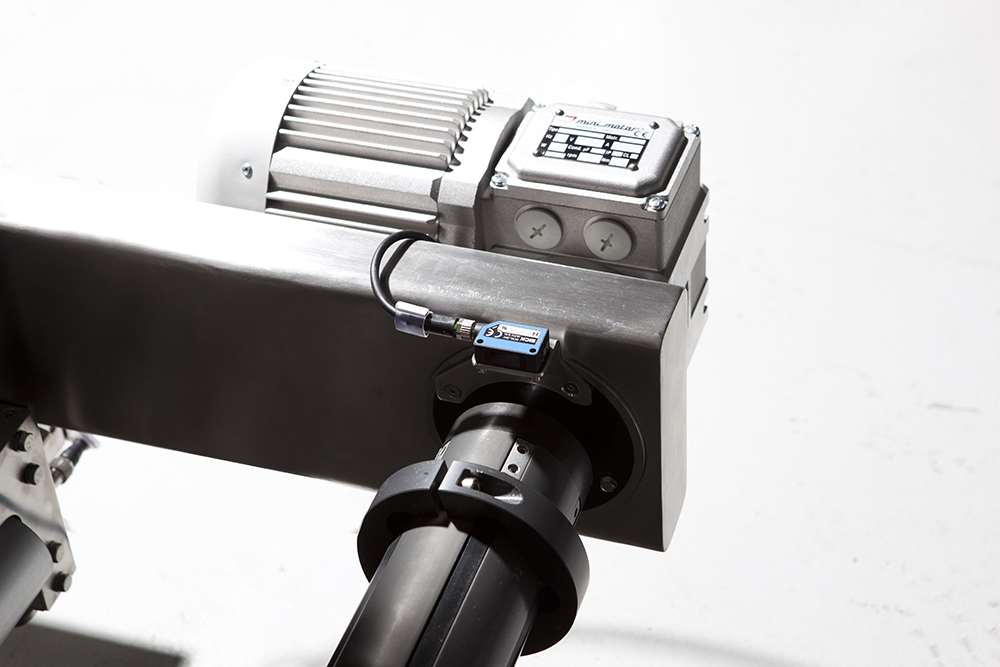

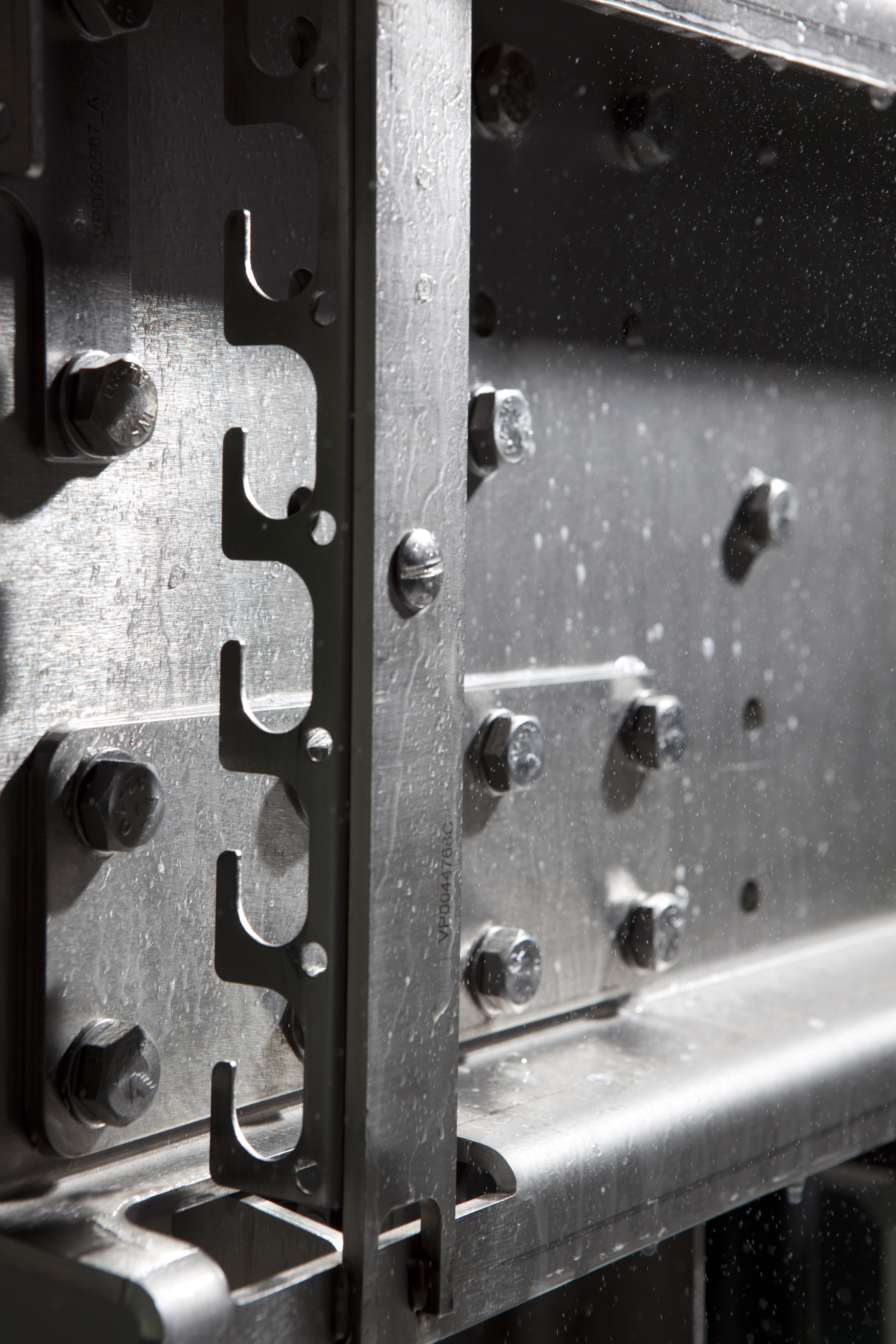

Gallery



Caratteristiche tecniche

Lunghezza macchina da 5985 a 8985 con step da 600 mm
Larghezza macchina 1190 ÷ 1290 mm
Altezza macchina (esclusa torretta luminosa) 1970 mm (± 50 mm)
Area caricamento 960 ÷ 5400 mm
Altezza area di caricamento 950 mm (± 50 mm)
Peso macchina (escluso pompa vuoto) 1500 ÷ 2500 Kg
Altezza pannello di controllo 1500 mm (± 50 mm)
Larghezza standard film inferiore  322 - 362 - 422 - 462 - 522 mm (+1 mm)
Larghezza speciale film inferiore 222 ÷ 522 mm (incremento 5 mm)
Passo massimo di avanzamento 480 mm
Profondità di formatura massima 200 mm
Diametro anima bobine film  3" (70 ÷76 mm)
Diametro massimo bobina film inferiore 500 mm
Diametro massimo bobina film superiore 400 mm
Costruzione  Acciaio INOX Aisi 304
Sistema di controllo / comando PLC e Touch Screen 12"
Interfaccia controllo / comando HMI Simatic Siemens - Windows CE
Sistema di avanzamento (Drive) Motore Brushless
Potenza elettrica installata (escluso pompe) 13-20 kW - 440 V - 50/60 Hz - 3P+N+GND
Grado di Protezione IP / NEMA IP 66 / NEMA 4
Alimentazione pneumatica (consumo medio) 1700 Nl/min
Componenti elettrici   Siemens, Toshiba, ABB, Sick, Phoenix Contact
Componenti meccanici  Rossi Motoriduttori, Minimotor, Siemens, Iwis, SKF, Igus
Componenti pneumatici Festo, Parker
Comonenti impianto del vuoto Omal, Valvaut, Maros Engineering, Trelleborg

Packaging

Capacità produttiva fino a 21 cicli / min.
Applicazione Saldatura - Skin - MAP - Vuoto
Film inferiore per confezioni in RIGIDO fino a 800 µm
PET - PVC - PS - PP
Film superiore per confezioni in RIGIDO fino a 450 µm
Film inferiore per confezioni in FLESSIBILE fino a 400 µm
PA - PP - Carta - Alu
Film superiore per confezioni in FLESSIBILE fino a 200 µm
PA - PP - Carta - Alu - Tyvec - Skin
